Warum ist ein EC-Motor energieeffizienter als ein AC-Motor?

Die OperKopplungsprinzip zwischen EC-Motoren und AC-Motoren

Wie funktioniert ein Wechselstrommotor?

Ein Wechselstrommotor ist eine Art Motor, der mit Wechselstrom versorgt wird. Das grundlegende Funktionsprinzip besteht darin, dass die Statorwicklung durch Wechselstrom angetrieben wird. Der Stator erzeugt im Inneren eine rotierende Änderung des Magnetfelds. Das rotierende Magnetfeld des Stators folgt dem Magnetfeld des Stators. Das rotierende Magnetfeld des Stators folgt dem rotierenden Magnetfeld des Rotors, und das rotierende Magnetfeld des Rotors folgt dem rotierenden Magnetfeld des Stators. Die Wechselwirkung der Magnetfelder im Stator und Rotor treibt den Rotor an, sich zu drehen.

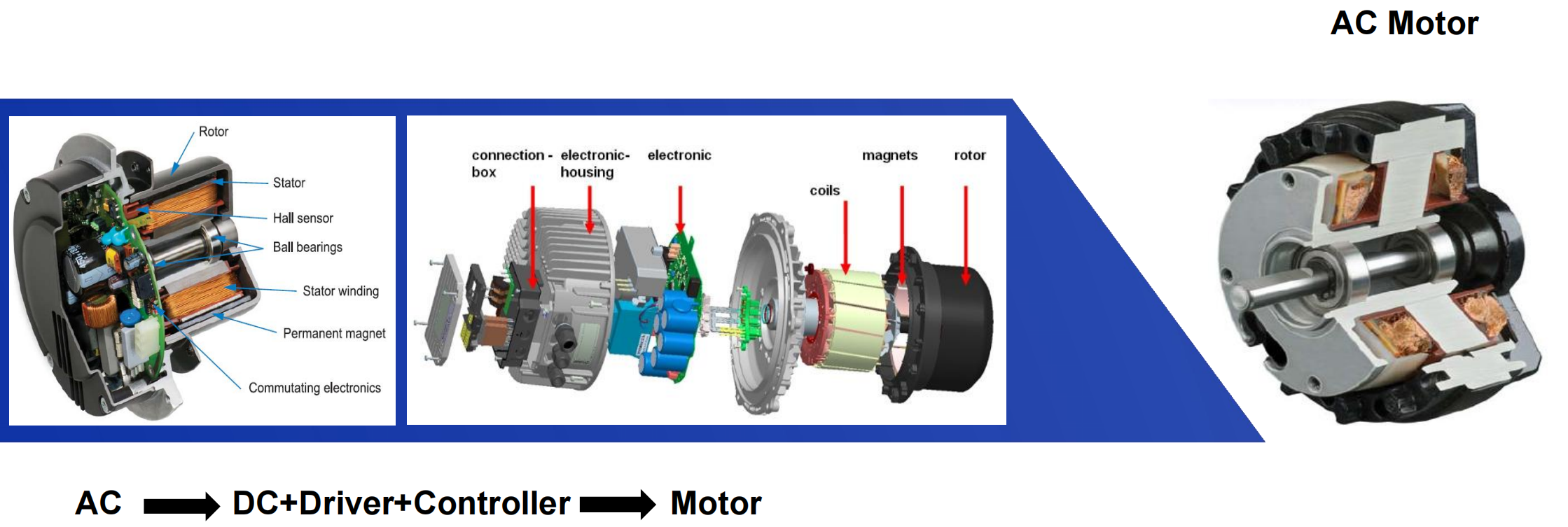

Wie funktioniert ein EC-Motor?

Der EC-Motor ist ein Produktkonzept eines Permanentmagnet-Synchronmotors, der im Bereich der Lüftermotoren angewendet wird. Er wurde erstmals von ebm-papst vorgeschlagen und ist ein typisches elektromechanisches integriertes Produkt. Das Funktionsprinzip des EC-Motors besteht darin, dass der Treiber Wechselstrom (AC) mit industrieller Frequenz eingibt, der über das Gleichrichtermodul des Controllers in Gleichstrom (DC) umgewandelt wird. Der Gleichstrom wird dann in Wechselstrom der gewünschten Frequenz umgewandelt und anschließend über den mit der elektronischen Steuerplatine verbundenen Lackdrahtkopf in die Motorwicklung eingespeist. Der Controller erzeugt durch sequenzielles Einschalten der Wicklungen ein rotierendes Magnetfeld. Dann schaltet ein Controller über den mit einer elektrischen Steuerplatine verbundenen Lackdrahtkopf und den Eingang in eine Motorwicklung die Wicklungen sequenziell ein, um ein rotierendes Magnetfeld zum Antreiben des Motors zu erzeugen.

Energiesparvorteile von EC-Motoren

Induktionsmagnetfeld vs. Permanentmagnetstruktur

• Wechselstrommotoren erzeugen durch elektromagnetische Induktion ein Magnetfeld, durch das der Rotor gedreht wird. Dieser Vorgang erfordert zusätzlichen Energieverbrauch; ein Teil der elektrischen Energie, die zur Erzeugung des Magnetfelds verwendet wird, wird zur Induktion dieses Felds verwendet. Die Umwandlung kinetischer Energie erfolgt dann weniger effizient und mit mehr Energieverlust.

• EC-Motoren verwenden Permanentmagnete und eliminieren so den Teil des Prozesses, der Energie bei elektromagnetischer Induktion verbraucht. EC-Motoren verwenden Permanentmagnetlösungen und werden elektronisch kommutiert, sodass keine elektrische Energie zum Aufbau eines Rotormagnetfelds benötigt wird. Auf diese Weise kann der Motor eine präzise Geschwindigkeits- und Leistungsregelung erreichen. Es geht also auch diese Energie nicht verloren.

Fester Betrieb vs. präzise Steuerung

• Wechselstrommotoren laufen normalerweise mit einer festen Drehzahl und sind bei schwankender Last ineffizient. Die Leistungsabgabe bleibt unabhängig von Laständerungen im Wesentlichen konstant. Diese Konstruktion ist zwar einfach, führt in der Praxis jedoch häufig zu einer erheblichen Energieverschwendung. Beispielsweise kann ein Wechselstrommotor unter Teillastbedingungen immer noch mit Volllast laufen, was zu einer erheblichen Verringerung der Effizienz führt. Wenn eine Drehzahlregelung realisiert wird, ist ein zusätzlicher Wechselrichter erforderlich, durch den die drei Prozesse Gleichrichtung, Inversion und Steuerung realisiert werden. Dies führt tendenziell auch zu Energieverlusten in den Gleichrichter- und Wechselrichterstufen. Insgesamt können Wechselstrommotoren mit Wechselrichtern die Betriebseffizienz von Wechselstrommotoren in gewissem Maße verbessern, im Vergleich zu EC-Motoren gibt es jedoch immer noch einige Lücken.

• EC-Motoren verfügen über integrierte Regler, die sowohl die Drehzahl als auch die Leistungsabgabe bedarfsgerecht modulieren können. Der integrierte Regler von EC-Motoren ist ebenfalls eine ihrer Stärken. Tatsächlich ist es diese Fähigkeit des Reglers, die Drehzahl und Leistungsabgabe des Motors in Echtzeit bedarfsgerecht anzupassen, die es ermöglicht, optimale Effizienz zu erreichen, egal ob bei Hoch- oder Teillastbedingungen. Er verfügt über eine gute Kontrolle, spart daher maximal Energie und minimiert unnötigen Energieverlust.

Hoher Wärmeverlust vs. geringer Wärmeverlust

• Wechselstrommotoren haben einen erheblichen Wärmeverlust, der die Gesamteffizienz verringert. Wechselstrommotoren erzeugen während des Betriebs aufgrund der Art des induzierten Magnetfelds viel Wärme. Dies ist hauptsächlich auf Kupferverluste aufgrund des Spulenwiderstands und Eisenverluste aufgrund von Flussschwankungen zurückzuführen. Übermäßige Wärme beeinträchtigt nicht nur die Effizienz, sondern kann auch zu einer instabilen Motorleistung führen.

• EC-Motoren erzeugen im Betrieb weniger Wärme und wandeln Strom effizienter um. EC-Motoren erzeugen im Betrieb sehr wenig Wärme, da ihre Konstruktion Kupfer- und Eisenverluste reduziert, während die elektronische Steuerung die effiziente Nutzung elektrischer Energie optimiert. Weniger Wärme bedeutet, dass mehr elektrische Energie in mechanische Energie umgewandelt wird, was nicht nur die Effizienz verbessert, sondern auch den Bedarf an Motorkühlung reduziert.

Vergleich des Energieverbrauchs in der Praxis

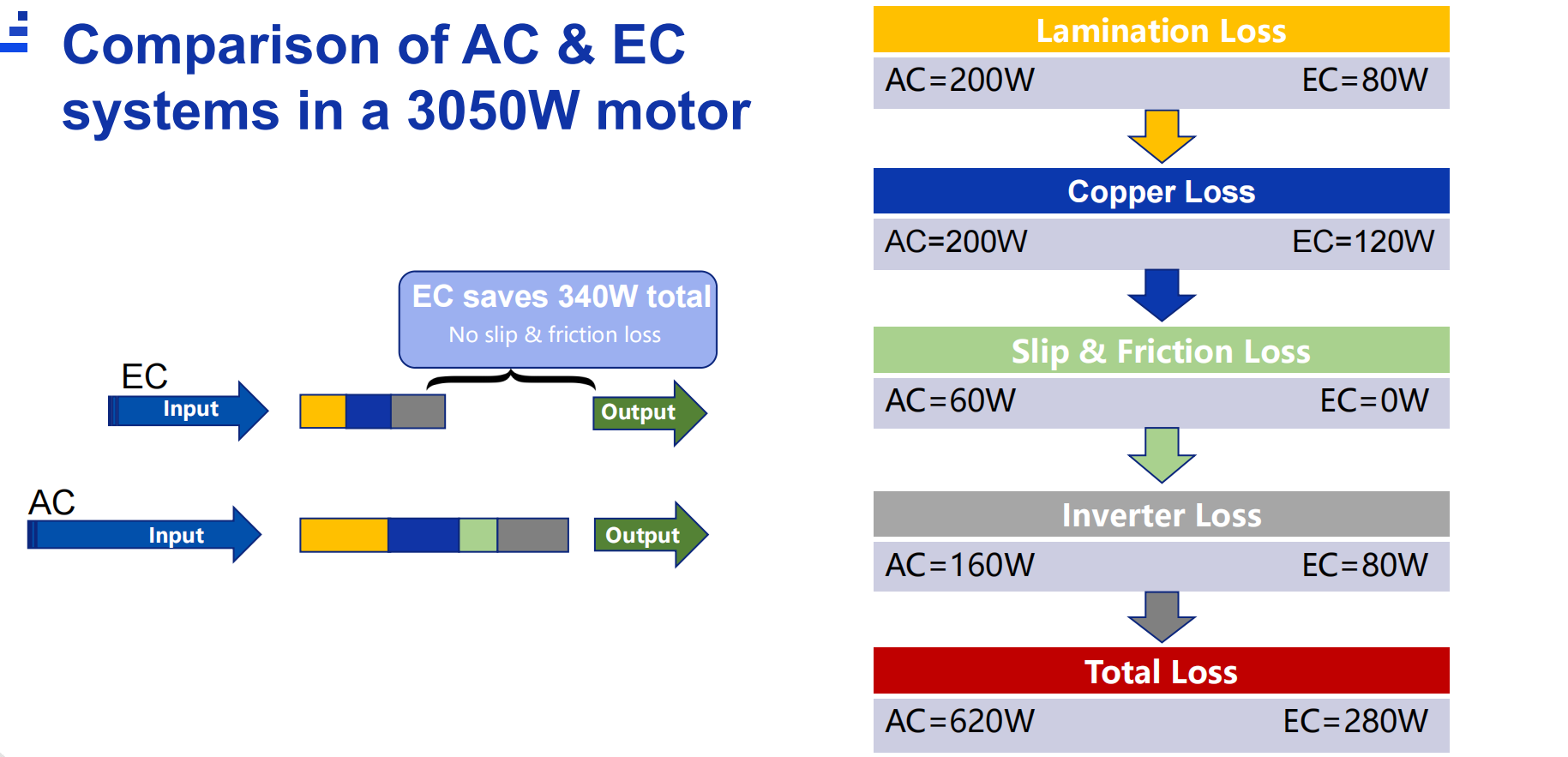

Vergleich von AC- und EC-Systemen in einem 3050-W-Motor

Hier ein Beispiel: Die Verwendung eines Wechselstrommotors führt zu Verlusten in verschiedenen Bereichen. Im Gegensatz dazu treten bei einem EC-Motor in denselben Bereichen weniger Verluste auf. Außerdem gibt es bei EC-Motoren keinen Schlupf- und Reibungsverlust. Durch die Verwendung eines EC-Motors werden im Ergebnis 340 W gespart. Hier haben wir auch die Motorwirkungsgradklassen von IE1 bis IE5. Sie veranschaulichen den Motorwirkungsgrad im Verhältnis zur Wellenleistung. Wir können sehen, dass die EC-Motoren von Seemtek über dem höchsten Niveau von IE5 liegen.

Wie EC-Fans erreichen Sie 75 % Energieeinsparungen im Vergleich zu AC-Lüftern

Beim Vergleich von EC-Ventilatoren mit herkömmlichen AC-Ventilatoren ist ihre höhere Energieeffizienz einer der größten Vorteile. Betrachten wir ein praktisches Beispiel, um diesen Unterschied zu verdeutlichen:

• Angenommen, Sie haben 10 Ventilatoren mit Wechselstrommotor in Betrieb. Wenn Sie 5 Ventilatoren ausschalten und die restlichen 5 Ventilatoren mit 100 % Geschwindigkeit laufen lassen, beträgt der Gesamtstromverbrauch (P1) 5 kW (5 Ventilatoren x je 1 kW).

• Anstatt nun einen Lüfter auszuschalten, reduzieren Sie die Drehzahl aller 10 Lüfter auf 50 % ihrer Maximaldrehzahl. Bei dieser reduzierten Drehzahl sinkt der Gesamtstromverbrauch (P1) auf nur 1.25 kW (10 Lüfter x je 125 W).

Durch diese Anpassung wird eine bemerkenswerte Reduzierung des Energieverbrauchs um 75 % erreicht, während gleichzeitig ein ausreichender Luftstrom aufrechterhalten wird, um den Bedarf des Systems zu decken.

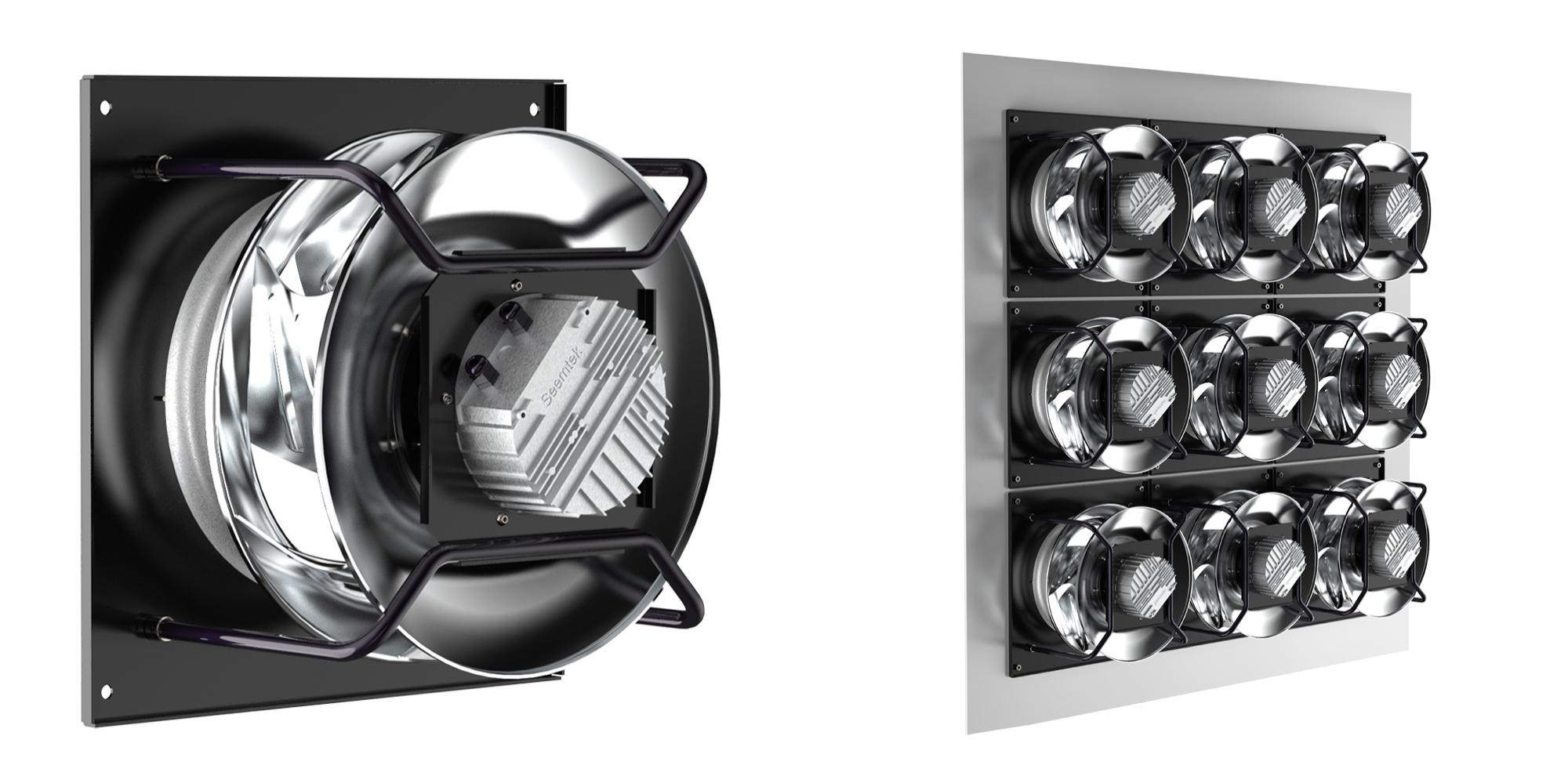

Wählen Sie Seemteks Archelous EC-Lüfter für höhere Effizienz

Deshalb ist für mehr Energieeinsparungen und Kostensenkung der Wechsel zu modernen EC-Lüfter ist die intelligente Wahl. Zu den besten Optionen gehört Seemteks Archelous EC-Fans zeichnen sich durch ihre überlegene Effizienz, Zuverlässigkeit und Vielseitigkeit aus. Ausgestattet mit EC-Technologie sparen Sie Energie und erzielen gleichzeitig außergewöhnliche Leistung in allen Arten von Anwendungen. Wählen Sie Archelous EC-Ventilatoren für eine nachhaltige Energiezukunft.
